EXVC-03 (EXTERNAL VIDEO CABLE)
エスティマ／アルファード後期
MOP HDD8インチワイドナビ 外部映像出力分岐コネクタ EXVC-03
 |
 |
|
 |
||
 |
 |
MOPの後席ルーフモニター付きの車に ヘッドレストモニターなどを追加する時に便利なコネクター付コードです
MOPの後席ルーフモニター無しのお車でも下表のような映像取出しが カプラーオンで可能になります
純正MOP後席モニター付のお車に さらにヘッドレストモニターやバイザーモニターなどを追加される場合、映像信号線を分岐すれば可能です。
EXVC-03 はカプラーオンで簡単に分岐ができ、純正配線に半田付けや圧着したりしなくてもよいため、ノーマル状態にもすぐ戻せます。
|
|||||||||||||||||||||||||||||||||||||||||
------------------------------ ここまで EXVC-03 共通説明 -------------------------------------
ここから エスティマ 56086 MOP後席モニター付用
下記の写真で、TV映像はアナログ放送時のものです。 地デジ移行後は映りません。
市販地デジチューナーを外部入力している場合は、その画像も取出しできます。
|

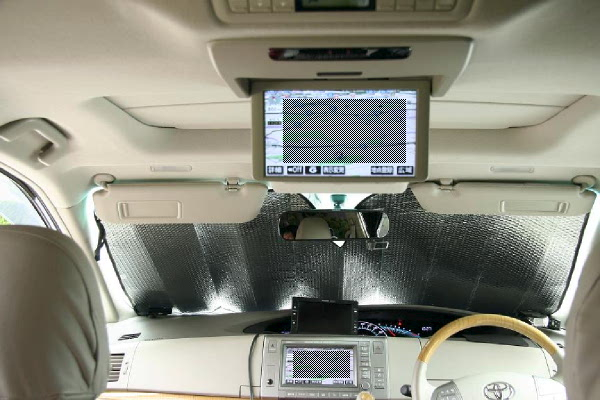

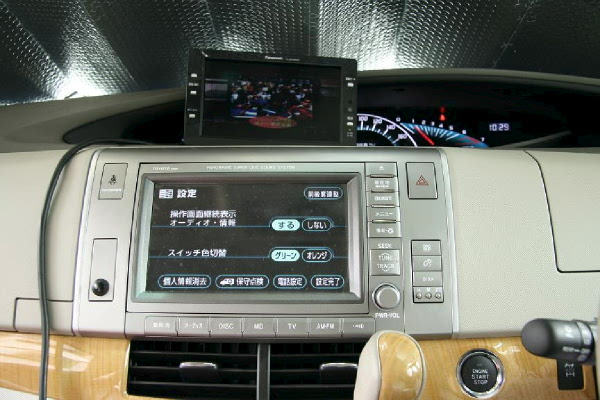

エスティマ MOPナビ56086 ＋ MOP後席モニター付き車 SHIMさん から取付け写真いただきました*画像をクリックすると拡大します |
|||
 |
 |
|
|

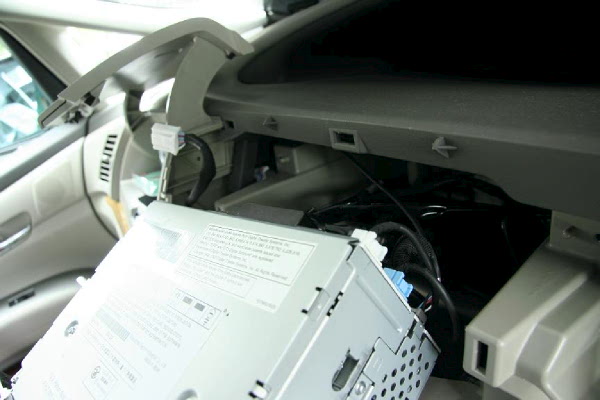

| 1_ナビ取外し | 2_ナビ裏コネクタ場所 | 3_対象コネクタ | |
 |
 |
 |
|
| 4_NTSC信号取出しハーネスキット | 5_ハーネスキット接続 | 6_動作確認映った | |
 |
 |
 |
|

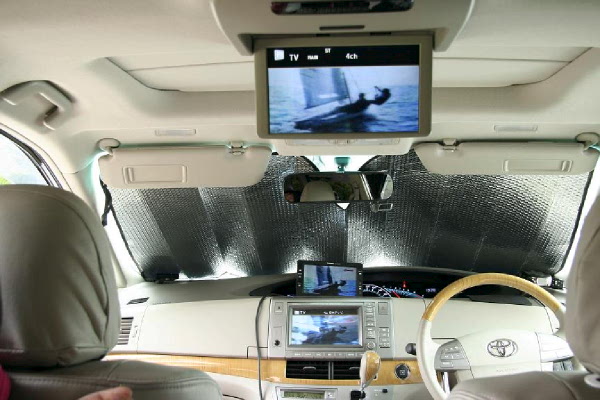

| 7_前後席連動設定 | 8_連動設定_TV映像 | 9_連動設定_DVD映像その1 | |
 |
 |
 |
|

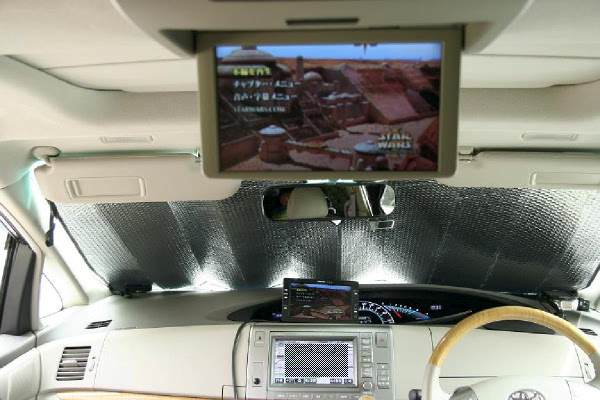

| 10_連動設定_DVD映像その2 | 11_連動設定_NAVI映像 | 12_前後席非連動設定 | |
 |
 |
 |
|
| 13_非連動設定_TV映像 | 14_非連動設定_DVD映像その1 | 15_非連動設定_DVD映像その2 | |
 |
|||
| 16_非連動設定_NAVI映像 | |||
